Barrera de luz de seguridad a través del haz para obturador

Cortina de seguridad ligera

El producto es el modelo 261, a través de la barrera de luz de seguridad de haz para persiana y puerta corredera.

Es ampliamente utilizado en ascensor y puerta automática como función de presencia de seguridad (persona u objetos). Puede detectar de manera precisa y confiable las personas u objetos, proporcionar la señal de apertura de la puerta al ascensor o puerta automática, para evitar los incidentes de peligro oculto de ser recortado.

Descripción general del producto

1, terminal de entrada de alimentación y salida de señal

2, indicador LED de acción: LED verde

3, indicador LED de alimentación: LED rojo

4, Transmisión de la toma de conexión de rejilla de recepción

5, Puntero selector de señal NC/NO

6, Tira de emisión de rejilla

7, Tira receptora de rejilla

8, Indicador LED de detección de acción (ROJO)

9, Indicador LED de función de redundancia (AZUL)

11, Indicador LED de alimentación de rejilla (VERDE)

12, Configuración de la función de la posición del interruptor del código de marcado

Funciones

1, Adopte la tecnología de control de microcomputadoras, el sistema es altamente integrado y estable.

2, Adopte un procesamiento óptico específico, una fuerte capacidad antiinterferencia.

3, Método de conexión de plug-in tipo enchufe, más conveniente de instalar.

4, Se puede seleccionar la función de recordatorio de tiempo de espera, ON o OFF.

5, Anti-redundancia, ON o OFF se pueden seleccionar.

6, Con la función de borrado inteligente, la rejilla puede filtrar la autodetección, cuando cae la cortina de la puerta.

7, Diseño de voltaje amplio, entrada AC / DC 12-36V.

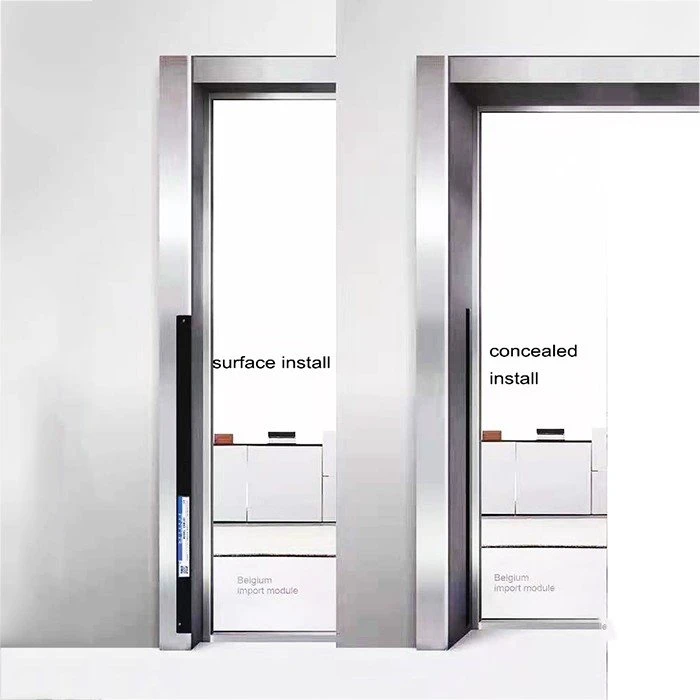

Diagrama de instalación

NOTA: Función de borrado inteligente: significa secuencialmente de arriba a abajo mientras se bloquea el punto de luz infrarroja, no produce señal de detección. Esta función está disponible para puertas enrollables rápidas, puertas de garaje y otras escenas de aplicación.

Aplicación

La cortina de luz de seguridad lateral dual-BEAM es ampliamente utilizada en ascensores y puertas automáticas como función auxiliar de presencia de seguridad, puede detectar de manera precisa y confiable a las personas y mercancías que pasan, y proporcionar la señal de apertura de la puerta, para evitar el evento de peligro oculto de personas o cosas sujetadas.

Parámetros técnicos
